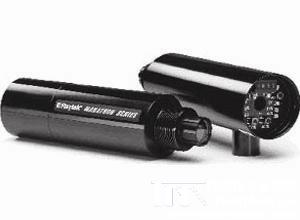

双色集成式测温仪 MR1S
用于小的或移动的目标或由于灰尘、烟雾及大气中其他微粒遮挡或目标的测量。主要用于热处理、半导体加工、钢铁、线材制造等。
电气参数
| 输出 | 0/4-20mA；RS485；2线/4线多达32个传感头组网，继电器（SPST48V300mA） |
| 电源 | 24VDC，500mA±20% |
| 标准 | CE低压指示：EN61326 |
技术参数
| 测温范围 |
| MR1SA | 600℃～1400℃(1112℉～2552℉) |
| MR1SB | 700℃～1800℃(1292℉～3632℉) |
| MR1SC | 1000℃～3000℃(1832℉～5432℉) |
| 探测器 | 硅／硅层探测器，通常1.0μm |
| 精度 | ±｛0.5%测量值＋2 ℃ ｝，测量值单位为 ℃ |
| 重复精度 | ±0.3%满量程 |
| 温度分辨率 | １ ℃ 或１ ℉ |
| 响应时间 | 10ms |
| 发射率（单色） | 0.10 ～ 1.0，步长0.01 |
| 坡度（双色） | 0.85 ～ 1.15，步长0.001 |
| 信号处理 | 峰值保持和平均值 |
| *无衰减 |
光学参数
| 型号 | D:S* | 焦距 |
| MR1SASF | 44:1 | 600mm(24in) ～ ∞ |
| MR1SBSF | 82:1 | 600mm(24in) ～ ∞ |
| MR1SCSF | 130:1 | 600mm(24in) ～ ∞ |
| MR1SACF | 44:1 | 300～600mm(12～24in) |
| MR1SBCF | 82:1 | 300～600mm(12～24in) |
| MR1SCCF | 130:1 | 300～600mm(12～24in) |
* 95%能量时，CF=近焦；SF=标准焦距
小焦距时的小光点尺寸
| 型号 | 小的光点尺寸直径 | 小的光点直径* |
| MR1SASF | 44:1 | 14mm(0.55in)@600mm(24in) |
| MR1SBSF | 82:1 | 7.3mm(0.29in)@600mm(24in) |
| MR1SCSF | 130:1 | 4.6mm(0.19in)@600mm(24in) |
| MR1SACF | 44:1 | 7.0mm(0.28in)@300mm(24in) |
| MR1SBCF | 82:1 | 3.7mm(0.15in)@300mm(24in) |
| MR1SCCF | 130:1 | 2.3mm(0.09in)@300mm(24in) |
* 小的光点尺寸直径＝小焦距／小的D:S
一般参数
| 环境标准 | NEMA-4(IEC529IP65) |
环温 无冷却选件
带空气冷却
带水冷却
带热保护套（水冷却） | 10 ～ 65 ℃ (50 ℉～ 150 ℉ )
10 ～ 120 ℃ (50 ℉～ 250 ℉ )
10 ～ 175 ℃ (50 ℉～ 350 ℉ )
10 ～ 315 ℃ (50 ℉～ 600 ℉ ) |
| 储存温度 | -20 ～ 70 ℃ (-4 ℉～ 158 ℉ ） |
| 相对湿度 | 10%-95%非结露 |
| 震动（电路盒） | MIL-STD-810D(IEC 68-2-27) |
| 振动（电路盒） | MIL-STD-810D(IEC 68-2-6) |
重量 传感头
带空气／水冷却的外壳 | 0.48kg(17oz)
0.8kg(28oz) |
